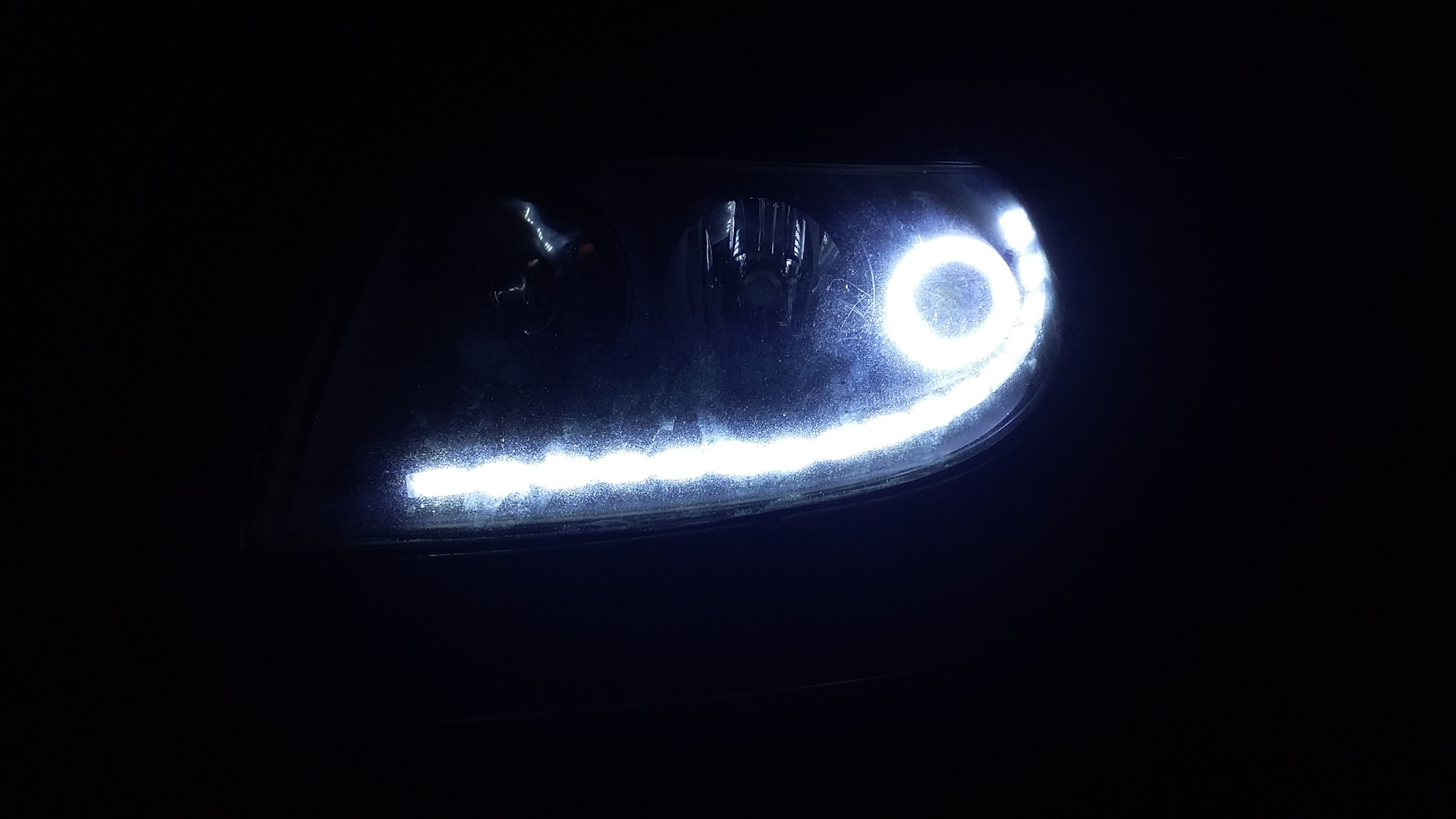

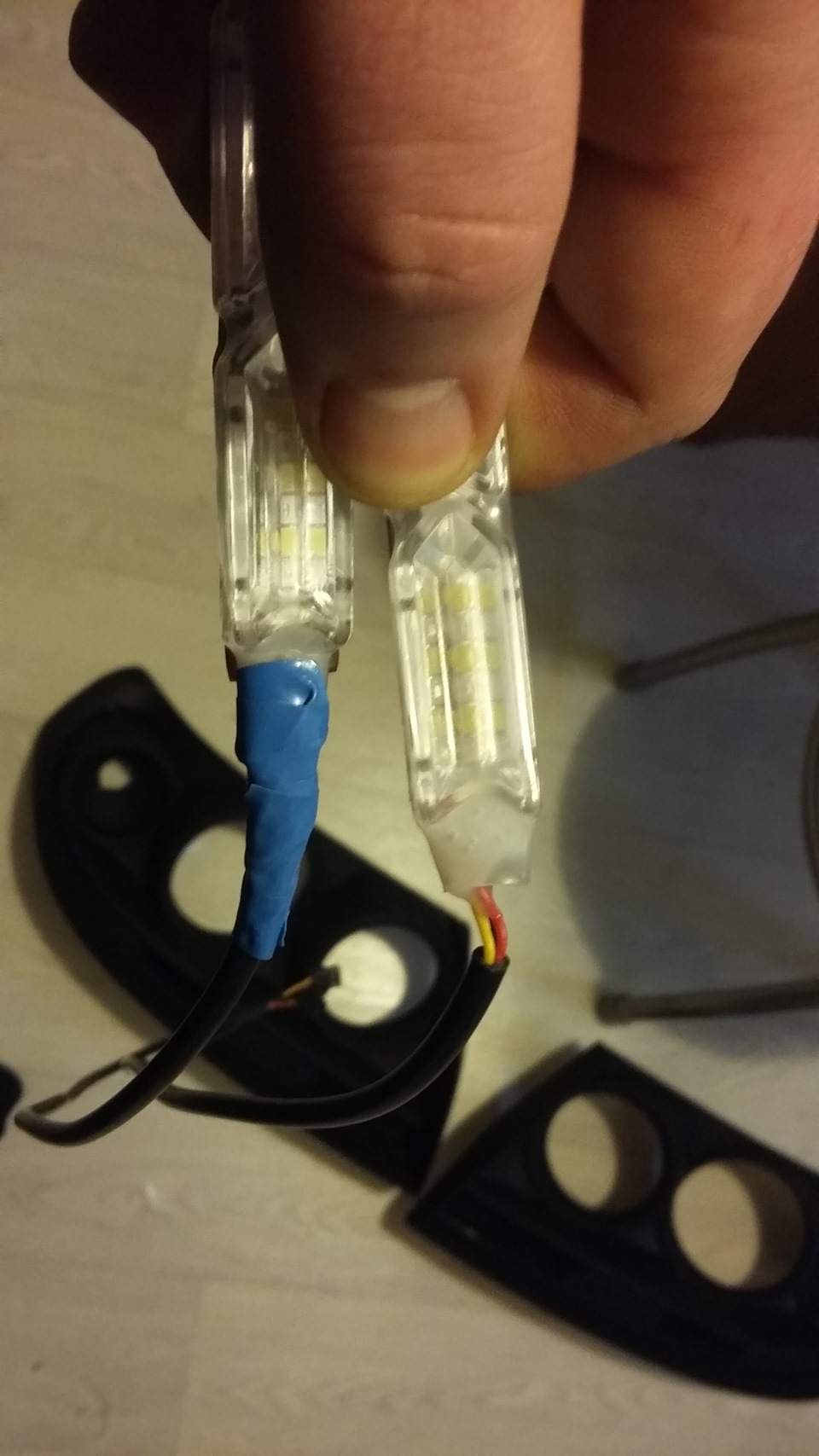

Рассмотрим создание бегающего поворотника как на ауди, на примере фары от автомобиля Рено Клио. Сделаем поворотники и ДХО в одном устройстве.

Контроллер ардуино необходимо подключить к сети автомобиля через преобразователь 12В -> 5В так, чтобы напряжение на схему поступало от включения «зажигания».

Плюсовой провод от действующих поворотников подключаются к 5 и 6 контакту контроллера через делитель напряжения из резисторов. Аналогичным образом подключаются кнопки для дополнительных режимов работы контроллера

Для работы с пиксельными светодиодами нужна будет библиотека <Adafruit_NeoPixel.h>. Установить ее можно будет следующим образом: Скетч -> Подключить библиотеку -> Управлять библиотеками. Далее в меню поиска ввести название библиотеки Adafruit_NeoPixel.h и нажать кнопку установить.

После этого вставить скетч в программу и заменить в коде количество светодиодов (у нас используется 7 диода):

#include <Adafruit_NeoPixel.h> // подключаем библиотеку
Adafruit_NeoPixel strip = Adafruit_NeoPixel(7, 7, NEO_GRB + NEO_KHZ800); //Инициализируем первый поворотник 7 диодов на 7 цифровом выходе
Adafruit_NeoPixel strip2 = Adafruit_NeoPixel(7, 8, NEO_GRB + NEO_KHZ800);//Инициализируем второй поворотник 7 диодов на 8 цифровом выходе
void setup()
{
pinMode(3, INPUT);
pinMode(4, INPUT);
pinMode(5, INPUT);
pinMode(6, INPUT);
strip.begin();
strip.show();
strip2.begin();
strip2.show();
}
void loop()
{
{
if ((digitalRead(5) == HIGH) and (digitalRead(6) == HIGH))
{
//Режим аварийной сигнализации, если на 5 и 6 пин приходит плюс
for(int k = 0; k < 3; k++)
{
// цикл до трех — сигнал «перестроения» , при кратковременном включении мигает 3 раза,
for(int i = 0; i < 8; i++)
{
for(int j = 0; j < i; j++)
{
if ((digitalRead(5) == HIGH) and (digitalRead(6) == HIGH))
{
k = 0; // если во время мигания поворотника получаем еще плюcовой сигнал, то обнуяем счетчик, чтобы поворотник мигал еще как минимум 3 раза
}
strip.setPixelColor(j, strip.Color(255, 69, 0)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(j, strip2.Color(255, 69, 0)); // R=255, G=0, B=0 — цвет светодиода
}
delay(60);
strip.show();
strip2.show();
}
for(int i = 0; i < 10; i++)
{
for(int j = 0; j < i; j++)
{
// в этом цикле плавно тушим предыдущий светодиод, делаем его наполовину тусклее, чтобы движение было плавнее
strip.setPixelColor(j-2, strip.Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
strip.setPixelColor(j-1, strip.Color(63, 17, 0)); // R=255, G=0, B=0 — цвет светодиода
strip.setPixelColor(j, strip.Color(127, 34, 0)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(j-2, strip2.Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(j-1, strip2.Color(63, 17, 0)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(j, strip2.Color(127, 34, 0)); // R=255, G=0, B=0 — цвет светодиода
}
delay(60);
strip.show();
strip2.show();
}
}
}

if (digitalRead(5) == LOW and digitalRead(6) == HIGH)
{
// включается один поворотник
for(int k = 0; k < 3; k++)
{
// цикл до трех — сигнал «перестроения» , при кратковременном включении мигает 3 раза,
for(int i = 0; i < 8; i++)
{
for(int j = 0; j < i; j++)
{
if ((digitalRead(5) == LOW) and (digitalRead(6) == HIGH))
{
k = 0;
}
strip.setPixelColor(j, strip.Color(255, 69, 0)); // R=255, G=0, B=0 — цвет светодиода
}
delay(60);
strip.show();
}
for(int i = 0; i < 10; i++)
{
for(int j = 0; j < i; j++)
{
// в этом цикле плавно тушим предыдущий светодиод, делаем его наполовину тусклее, чтобы движение было плавнее
strip.setPixelColor(j-2, strip.Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
strip.setPixelColor(j-1, strip.Color(63, 17, 0)); // R=255, G=0, B=0 — цвет светодиода
strip.setPixelColor(j, strip.Color(127, 34, 0)); // R=255, G=0, B=0 — цвет светодиода
}
delay(60);
strip.show();
}

}
}
if (digitalRead(5) == HIGH and digitalRead(6) == LOW)
{ // включаем второй поворотник
for(int k = 0; k < 3; k++)
{
// цикл до трех — сигнал «перестроения» , при кратковременном включении мигает 3 раза,
for(int i = 0; i < 8; i++)
{
for(int j = 0; j < i; j++)
{
if ((digitalRead(5) == HIGH) and (digitalRead(6) == LOW))
{
k = 0;
}
strip2.setPixelColor(j, strip2.Color(255, 69, 0)); // R=255, G=0, B=0 — цвет светодиода
}
delay(60);
strip2.show();
}
for(int i = 0; i < 10; i++)
{
for(int j = 0; j < i; j++)
{
// в этом цикле плавно тушим предыдущий светодиод, делаем его наполовину тусклее, чтобы движение было плавнее
strip2.setPixelColor(j-2, strip2.Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(j-1, strip2.Color(63, 17, 0)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(j, strip2.Color(127, 34, 0)); // R=255, G=0, B=0 — цвет светодиода
}
delay(60);
strip2.show();
}
}
}
if (digitalRead(3) == HIGH)
{
// режим спецсигналов, если на 3 пин подаем плюс
for(int j = 0; j < 16; j++)
{
for(int i = 0; i < 7; i++)
{
strip.setPixelColor(i, strip.Color(255, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(i, strip2.Color(0, 0, 255)); // R=255, G=0, B=0 — цвет светодиода
}
strip.show();
strip2.show();
delay(20);
for(int i = 0; i < 7; i++)
{
strip.setPixelColor(i, strip.Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(i, strip2.Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
}
strip.show();
strip2.show();
delay(20);
}
for(int j = 0; j < 16; j++)
{
for(int i = 0; i < 7; i++)
{
strip.setPixelColor(i, strip.Color(0, 0, 255)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(i, strip2.Color(255, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
}
strip.show();
strip2.show();
delay(20);
for(int i = 0; i < 7; i++)
{
strip.setPixelColor(i, strip.Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(i, strip2.Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
}
strip.show();
strip2.show();
delay(20);
}
}
if (digitalRead(4) == HIGH)
{
// Режим стробоскова, если на 4 пин подаем питание
for(int j = 0; j < 24; j++)
{
for(int i = 0; i < 7; i++)
{
strip.setPixelColor(i, strip.Color(255, 255, 255)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(i, strip2.Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
}
strip.show();
strip2.show();
delay(15);
for(int i = 0; i < 7; i++)
{
strip.setPixelColor(i, strip.Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(i, strip2.Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
}
strip.show();
strip2.show();
delay(15);
}
for(int j = 0; j < 24; j++)
{
for(int i = 0; i < 7; i++)
{
strip.setPixelColor(i, strip.Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(i, strip2.Color(255, 255, 255)); // R=255, G=0, B=0 — цвет светодиода
}
strip.show();
strip2.show();
delay(15);
for(int i = 0; i < 7; i++)
{
strip.setPixelColor(i, strip.Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
strip2.setPixelColor(i, strip2.Color(0, 0, 0)); // R=255, G=0, B=0 — цвет светодиода
}
strip.show();
strip2.show();
delay(15);
}
}
if( digitalRead(3) == LOW and digitalRead(5) == LOW and digitalRead(6) == LOW and digitalRead(9) == LOW)
{
for(int i = 0; i < 8; i++)
{
// Зажигаем ходовые огни, если нетниодного сигнала
strip.setPixelColor(i, strip.Color(255, 255, 255));
strip2.setPixelColor(i, strip2.Color(255, 255, 255));
}
strip.show();
strip2.show();
}
}
}
